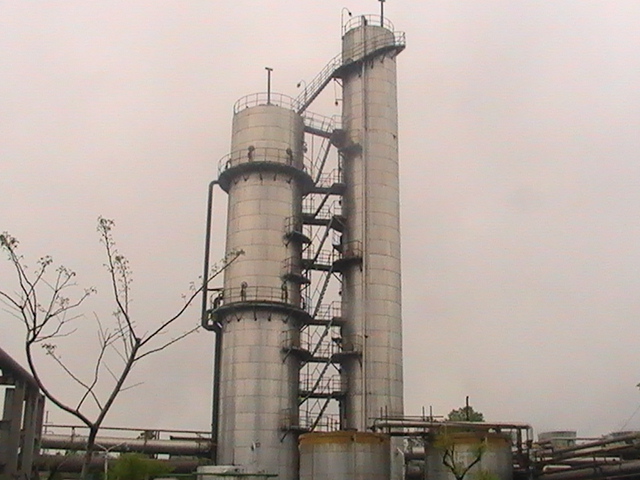

终冷塔有直接式和间接式两种。直接式终冷塔冷却效果好，得到普遍采用。间接式的则较少采用。直接式终冷塔的结构有隔板式和空喷式两种。 隔板式终冷塔敞开式直接水终冷法中常采用的一种塔型。塔分上下两段，上段为煤气冷却段，下段为焦油洗萘段。上段设20层隔板，下段设8层隔板。隔板是布满价10~14mm筛孔的圆缺板，冷却水从隔板上筛孔淋下同上升的煤气直接接触换热。当筛孔被萘等杂物堵塞或水量过大时，冷却水从堰板溢流， 呈帘状下流。煤气从冷却段下部进入，上升过程中被冷却水冷却，从顶部排出。含萘的冷却水从冷却段底部引出，经设于外部的液封管导入洗萘段下部并向上流动。 热焦油经伸入塔内的分布管均匀喷洒在隔板上，经筛孔流下与向上流动的含萘冷却水逆流接触，水中的萘被热焦油溶解而除去。空喷式终冷塔封闭式直接水终冷法广泛采用的塔型。塔分上下两段，每段设有冷却水喷洒装置。上下两段各有六个全喷洒型低压喷嘴组成的环型喷洒装置，下段还有一个喷嘴，位于断塔盘气体上升管的中央。上段冷却水喷洒装置和下段冷却水喷嘴靠泵压进行喷洒，下段冷却水喷洒装置则靠断塔盘上液位静压进行喷洒。上下两段间设有由倒置的角钢组成的栅板式气体分布板和导流板，以减轻冷却水下流时的附壁效应和冷却效率。
