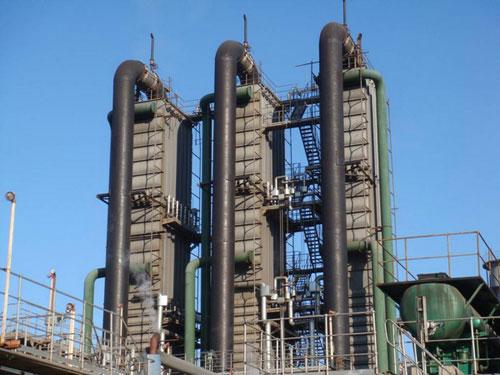

焦炉煤气初冷器是指起冷却和净化煤气并减小煤气体积作用的焦炉煤气初冷设备。煤气初冷器有间接式和直接式两种类型。
一种列管式固定管板换热器。在初冷器内,煤气走管外,冷却水走管内。两者逆流或错流通过管壁间接换热,使煤气冷却。间接初冷器有管式和横管式两种型式。
1.立管式初冷器
换热器竖点放置,壳体截面有圆形、长圆形和方形。换热器管径有38mm、45mm、57mm和76mm几种。折流板与管子同向,折流板间距由热端至冷端逐渐减小,以使煤气流速基本不变。水箱隔板与折流板对应放置,构成冷却水与煤气逆流间接换热,上水箱敞开, 冷却水自流通过冷却器。这种初冷器结构简单,管内结的水垢便于清扫;但冷却水流速低,传热效果差,煤气中萘的净化不好。
2.横管式初冷器
换热管与水平面成3°角横放,壳体截面为矩形,管板外侧管箱与冷却水管连通,构成冷却水通道,可分两段或三段供水。两段供水是供低温水和循环水,三段供水则供低温水、循环水和采暖水。煤气自上而下通过初冷器。冷却水由每段下部进入,低温水供入下端,以提升传热温差,降低煤气出口温度,在冷却器壳程各段上部,设置喷洒装置,连续喷洒含煤焦油的氨水,以清洗管外壁集结的焦油和萘,同时可以从煤气中吸收一部分萘。横管式初冷器结构复杂,管内积结的水垢难于清扫;但冷却水流速高,传热效率好、冷却后的煤气含萘低,净化好。
