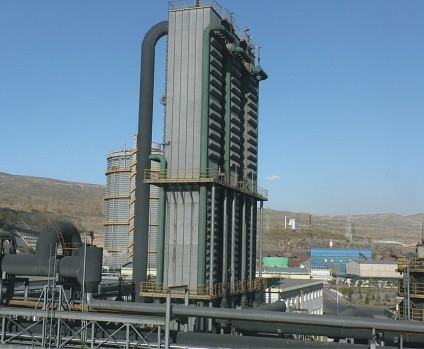

初冷器为煤气初冷工段的关键设备,也是焦炉煤气深加工及环境保护的首道工序,其正常与否直接影响后续生产的运行状况,因此必须保证万无一失。此初冷器结构型式为:立式长方形横管胀接结构,内部为换热管,外部有管箱连接管板连接,螺栓直接焊接在管板上。现阶段换热管锈蚀严重、循环水大量流失、污染加剧,为生产和安全的顺利进行必须对换热管进行更换, 并重新胀接,以保证其严密性和生产的正常进行。
1.技术条件按《钢制管壳式换热器》要求进行制造、试验和验收。
2.换热管在安装之前,应进行耐压试验复检,水压试验压力为设计压力的两倍,合格后方可采用。
3.焊接采用电焊。
4.焊接接头型式及尺寸除图中注明外,其余按规定。
5.相邻段组对时应对齐,管板错边量不得大于1mm,侧板错边量不得大于2mm。
6. A类和B类焊缝须经射线探伤检查,探伤长度不得少于各条焊缝总长的20%,且不小于250mm,符合规定中的Ⅱ级为合格。管板拼接焊缝须作无损探伤检查。
7.每段器体在胀接换热管之前,除射线检查的焊接接头外,其余所有焊缝须经煤油渗漏检查,合格后方可进行换热管与管板的胀接。
8.初冷器器体的垂直度允差及安装垂直度允差为1/1000,且不超过21mm。
9.设备制造完毕后,壳程用0.035MPa的压缩空气进行气密性试验,试验时应缓慢升压,达到试验压力后,停止给气,并停留10分钟,然后在换热管与管板连接处涂肥皂水检查连接严密性,试验2小时,换算成同温度下允许每小时平均泄漏率不超过1%为合格,管程用0.625MPa进行水压试验,管箱与管板无变形,无泄漏为合格(试验时应有两块经过校正的压力表置于冷却水进口水平处)。
